所有从事硬件电子电路设计的朋友都应该知道，在开关电源的硬件电路设计中，DC-DC结构的电路拓扑非常常见。随着电力电子技术和半导体技术的快速发展，开关电源朝着高功率密度、高效率、高度集成和轻重量化的方向发展。

南皇电子专注于整合中国优质电子TE代理商国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制TE连接器供应商，轻松满足您的需求TE连接器采购需求.

DC-DC根据类型，开关电源拓扑可分为隔离型和非隔离型。

下面的笔主为大家画了8种常用的图片DC-DC电路拓扑。

非隔离拓扑包括：Buck降压、Boost升压和Buck-Boost升降压3种（Zeta、Sepic、Cuk三种不常用就不画)；隔离拓扑包括:反激、正激(其中正激分为单管正激和双管正激两种)、推拉、半桥和全桥五种。

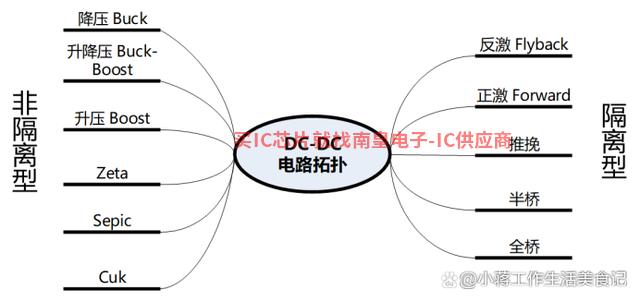

1拓扑分类总览图

2隔离拓扑的优缺点

3Buck降压电路拓扑图

4Boost升压电路拓扑图

5Buck-Boost升降压电路拓扑图

6反激电路拓扑图

7正激电路拓扑图

7.1单管正激

7.2双管正激

8推挽电路拓扑图

九半桥电路拓扑图

全桥电路拓扑图10
