致力于亚太地区市场的领先半导体元器件经销商大联大控股近日宣布，其品佳推出了基于英飞凌的产品（Infineon）IMD111T驱动ICDC无刷电机驱动方案。

南皇电子专注于整合中国优质电子TE代理商国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制TE连接器供应商，轻松满足您的需求TE连接器采购需求.

图示2-基于大联大品佳Infineon直流无刷电机驱动方案的场景应用图

本方案的核心IMD111T紧凑包装iMOTION运动控制引擎（MCE）、稳压器与三相栅极驱动器相结合。基于英飞凌独特绝缘体上硅的格栅极驱动器（SOI）该技术具有宽工作电压，可在变频器中驱动一系列MOSFET和IGBT。最新的电机控制使用MCE 2.现成的电机和0技术可以提供PFC(可选)控制，而且MCE 2.0软件算法可以在无传感器或基于霍尔传感器的电机逆变器中实现高效的磁场定向控制（FOC）。另外，IMD111T集成稳压器可以实现多种供电方案，有助于减少BOM用料。

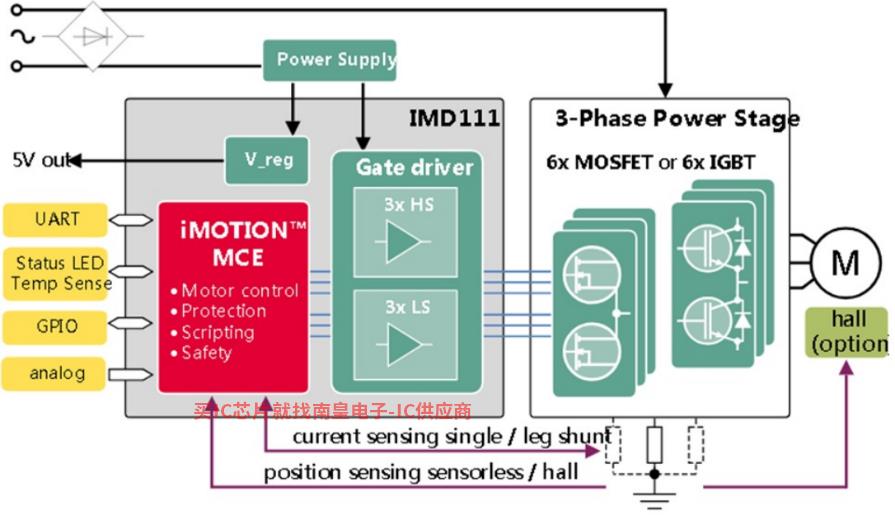

图示3-基于大联大品佳Infineon产品DC无刷电机驱动方案方块图

此外，根据UL/IEC 60730（B类)的要求，IMD111T该设备通过了功能安全应用所需的预认证。IMD111T本方案可以帮助用户以极低的成本开发电机系统。

核心技术优势：

● 运动控制引擎系统产品验证的运动控制引擎（MCE）；

● 单一Shunt无传感器的电流采样或桥臂电流采样FOC控制；

● 板载调试接口电隔离；

● 集成保护功能；

● 集成脚本引擎类似于小型虚拟机；

● 单片板BOM成本低；

● 内置Pre-Driver，可驱动一系列变频MOS/IGBT；

● 使用MCEWizard和MCEDesigner电机参数和调整电机参数；

● 无需编程电机控制功能调试。

方案规格：

● MCU：MCE 2.0；

● 支持单支路或多支路分流电流测量；

● 支持电机控制算法(基于霍尔的无传感器/FOC）；

● 支持保护功能；

● 支持死区插入和击穿保护；

● 支持过流/过压/欠压闭锁；

● 支持具有600V高压三相栅极驱动器阻断电压；

● 15支持栅极驱动器V电源电压；

● 内置LDO，支持5V输出。
